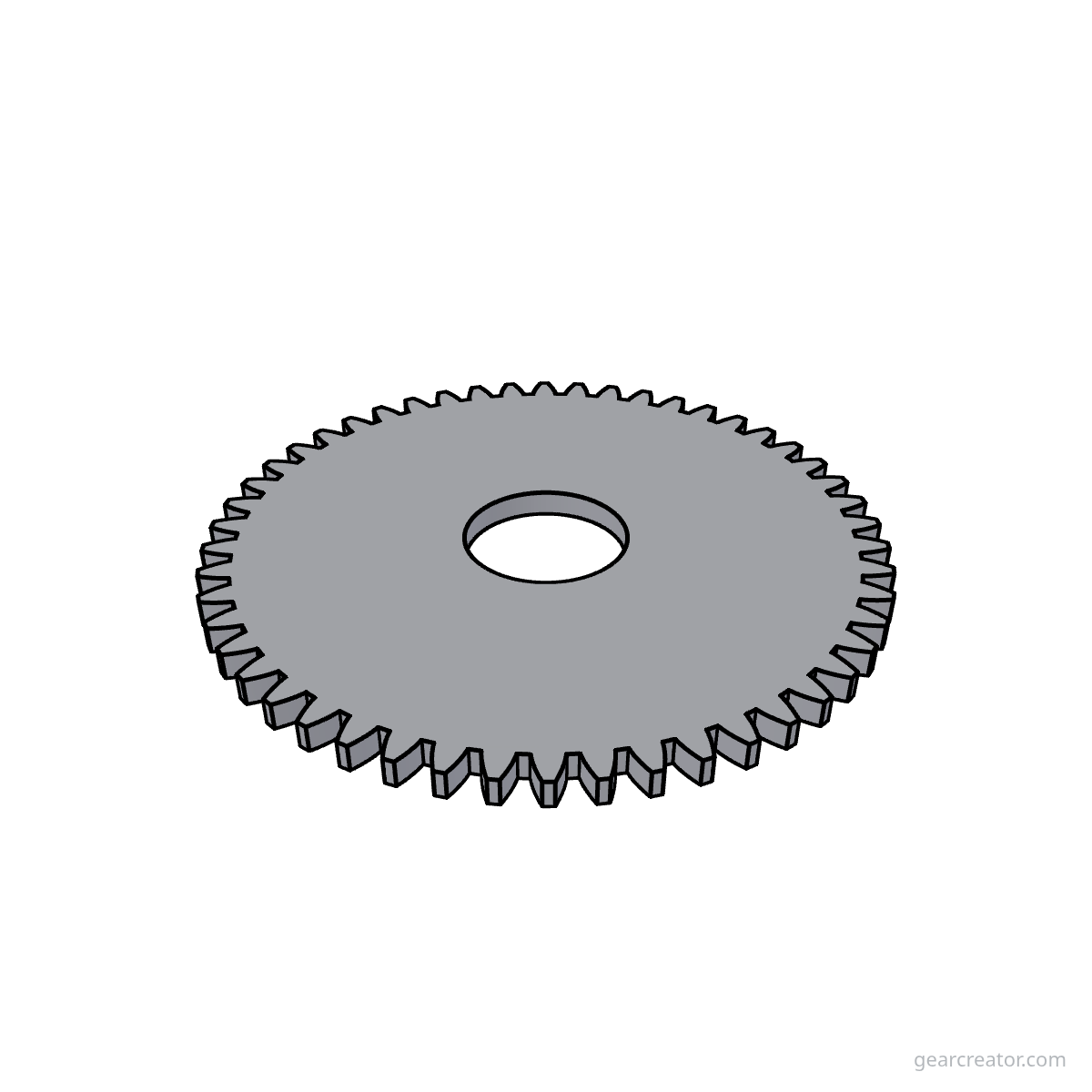

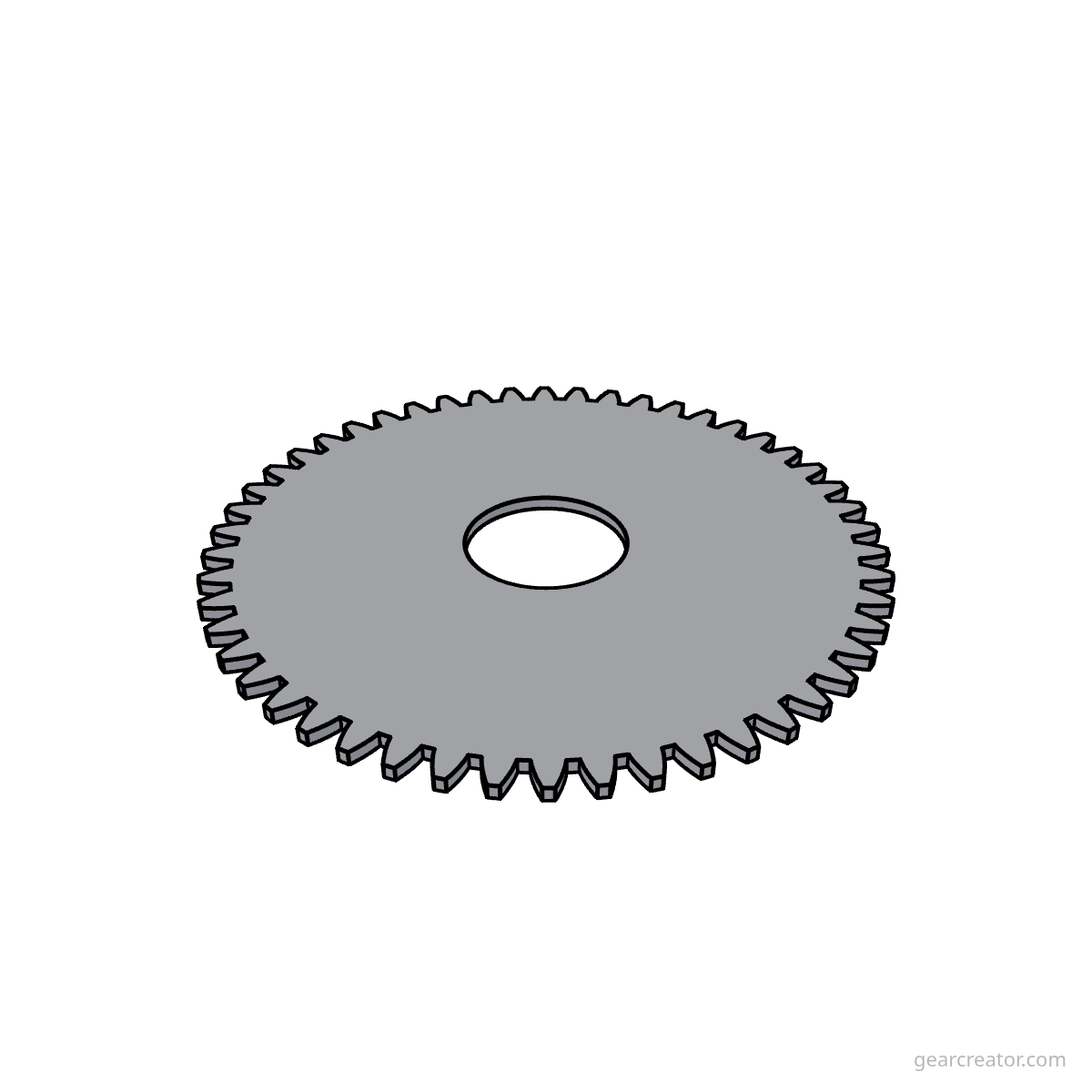

50-Tooth Module 0.3 Spur Gear
Standard 20° pressure-angle involute spur gear — free engineering reference, STL/DXF/SVG downloads, and a live customizer.
| Teeth | 50 |
|---|---|
| Module | 0.3 mm |
| Pressure angle | 20° |
| Pitch diameter | 15 mm |
| Outside diameter | 15.6 mm |
| Root diameter | 14.25 mm |
| Base diameter | 14.1 mm |
| Circular pitch | 0.94 mm |
| Addendum | 0.3 mm |
| Dedendum | 0.38 mm |
| Whole depth | 0.67 mm |
| Tooth thickness (at pitch circle) | 0.47 mm |
| Bore diameter (default) | 3.75 mm |
| Face width (default) | 3 mm |
Meshing
- Meshes with a 48-tooth module 0.3 gear at a center distance of 14.7 mm.
- Meshes with a 52-tooth module 0.3 gear at a center distance of 15.3 mm.
