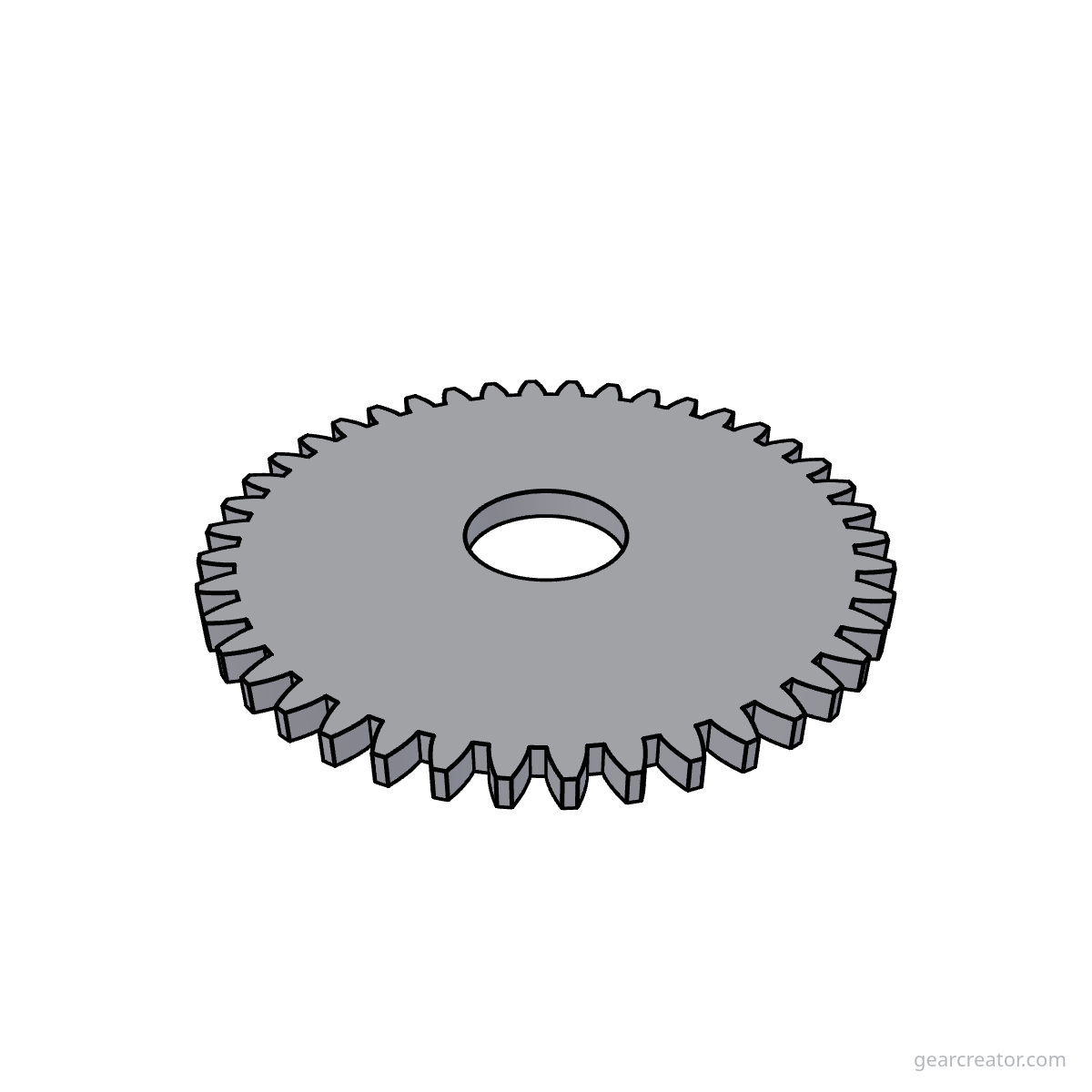

42-Tooth Module 0.5 Spur Gear
Standard 20° pressure-angle involute spur gear — free engineering reference, STL/DXF/SVG downloads, and a live customizer.
| Teeth | 42 |
|---|---|
| Module | 0.5 mm |
| Pressure angle | 20° |
| Pitch diameter | 21 mm |
| Outside diameter | 22 mm |
| Root diameter | 19.75 mm |
| Base diameter | 19.73 mm |
| Circular pitch | 1.57 mm |
| Addendum | 0.5 mm |
| Dedendum | 0.63 mm |
| Whole depth | 1.13 mm |
| Tooth thickness (at pitch circle) | 0.79 mm |
| Bore diameter (default) | 5.25 mm |
| Face width (default) | 3 mm |
Meshing
- Meshes with a 40-tooth module 0.5 gear at a center distance of 20.5 mm.
- Meshes with a 44-tooth module 0.5 gear at a center distance of 21.5 mm.
